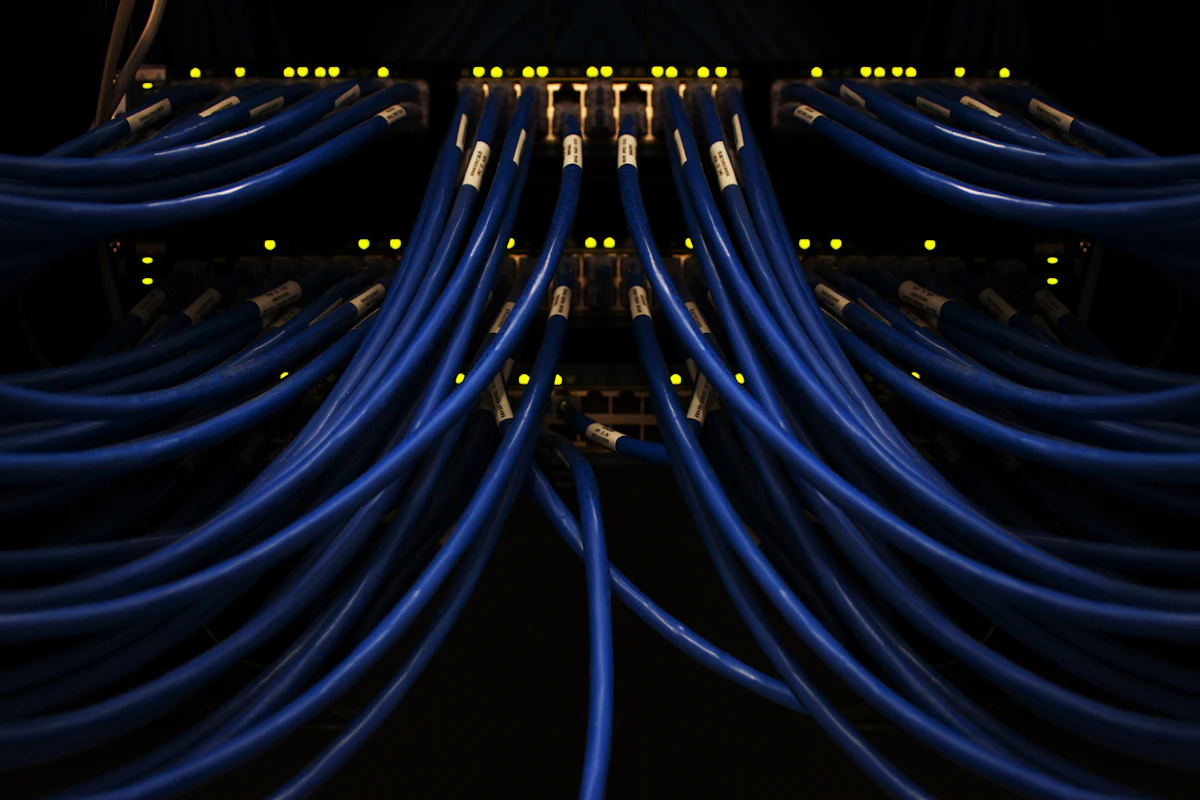

Bir binanın betonarme iskeleti onu fiziksel olarak ayakta tutar; yapısal kablolama ise onu dijital olarak yaşatır. Modern bir yapıda internet, telefon, güvenlik kameraları, bina otomasyonu ve kablosuz erişim noktalarının tamamı tek bir standardize edilmiş kablo altyapısı üzerinden çalışır. Bu altyapı yanlış tasarlandığında, en pahalı sunucular ya da en gelişmiş güvenlik sistemleri bile beklenen performansı veremez. Bu yazıda, dijital yapının görünmeyen iskeletini oluşturan yapısal kablolama disiplinini teknik olarak inceliyoruz.
Yapısal Kablolama Nedir?
Yapısal kablolama (structured cabling), bir binanın veya kampüsün telekomünikasyon altyapısını, standartlaştırılmış alt sistemlerden oluşan bütünleşik bir mimari olarak ele alan yaklaşımdır. Amaç, her yeni cihaz için ayrı ayrı kablo çekmek yerine, baştan tasarlanmış esnek bir omurga kurmaktır. Bu sayede bir ofis, on yıl sonra bambaşka bir teknolojiye geçtiğinde duvarları kırmak zorunda kalmaz.
Bu disiplinin uluslararası referansları ANSI/TIA-568 (Kuzey Amerika kaynaklı ama küresel kabul gören) ve ISO/IEC 11801 standartlarıdır. Bu çerçeveler kablolamayı altı temel alt sisteme ayırır: giriş tesisleri (entrance facilities), ekipman odası (equipment room), omurga kablolama (backbone), telekomünikasyon odası (telecommunications room), yatay kablolama (horizontal cabling) ve çalışma alanı (work area). Tasarım ve sertifikasyon metodolojisi için küresel otorite BICSI, kapsamlı tasarım kılavuzları yayınlar.
Bakır mı, Fiber mi? Kategori Seçimi
Yatay kablolamada — yani kat dağıtım dolabından kullanıcı prizine kadar olan bölümde — bugün hâlâ büküml çift bakır kablo (twisted pair) hâkimdir. Ancak kategori seçimi binanın dijital ömrünü doğrudan belirler:
- Cat 6: 1 Gbps’i 100 metreye, 10 Gbps’i ise yalnızca kısa mesafelerde taşır. Bütçe odaklı projeler için alt sınır kabul edilir.
- Cat 6A: 10 Gbps’i tam 100 metre boyunca destekler ve “alien crosstalk” parazitine karşı daha dayanıklıdır. Yeni binalar için pratik bir taban olarak önerilir.
- Cat 8: 25–40 Gbps hızları sunar ancak menzili 30 metreyle sınırlıdır; ağırlıkla veri merkezi içi sunucu-anahtar bağlantıları için kullanılır.
Omurga kablolamada ve binalar arası bağlantılarda ise fiber optik tercih edilir. Çok modlu (multi-mode) fiber bina içi kısa mesafeler için ekonomikken, tek modlu (single-mode) fiber kilometrelerce mesafede ve yüksek bant genişliğinde üstündür. Fiberin bakıra göre temel avantajları; elektromanyetik parazitten etkilenmemesi, çok daha yüksek bant genişliği ve uzun menzildir. Ethernet ve fiziksel katman standartlarının teknik gelişimi için IEEE 802.3 çalışma grubu referans kaynaktır.
PoE: Tek Kabloyla Hem Veri Hem Güç
Yapısal kablolamanın modern binayı dönüştüren özelliklerinden biri Power over Ethernet (PoE) teknolojisidir. PoE, veri kablosu üzerinden aynı anda elektrik gücü taşıyarak IP kameraların, kablosuz erişim noktalarının, IP telefonların ve LED aydınlatmaların ayrı bir elektrik tesisatına ihtiyaç duymadan çalışmasını sağlar.
Güncel IEEE 802.3bt standardı (PoE++), tek bir kablo üzerinden 90 watt’a kadar güç iletebilir. Bu, bina otomasyonunu ciddi şekilde basitleştirir: bir akıllı binada yüzlerce sensör ve cihaz, ayrı priz altyapısı gerektirmeden ağ kablolamasına bağlanabilir. Bu da hem kurulum maliyetini hem de ileride yapılacak değişikliklerin karmaşıklığını azaltır.
Telekomünikasyon Odaları ve Yol Tasarımı
Yapısal kablolamanın çoğu zaman göz ardı edilen ama en kritik bileşeni, kabloların nereden geçtiğidir. Kablo yolları (cable pathways) — kanallar, merdivenler, döşeme altı sistemleri ve dikey şaftlar — inşaat aşamasında doğru planlanmazsa, sonradan eklenecek her yeni hat ciddi maliyet ve risk doğurur.
ANSI/TIA-569 standardı, kablo yolları ve telekomünikasyon alanlarının tasarımını tanımlar. İyi tasarlanmış bir telekomünikasyon odası; uygun soğutma, yedekli güç, kablo organizasyonu ve fiziksel erişim kontrolü içerir. Bu odalar aslında binanın “mini veri merkezleridir” ve gelecekteki büyümeye yer bırakacak şekilde boyutlandırılmalıdır. Burada da klasik inşaat öngörüsü — yani büyümeyi baştan hesaba katmak — dijital altyapının kalıcılığını belirler.
Sertifikasyon ve Test: Görünmeyeni Kanıtlamak
Bir yapısal kablolama sistemi döşendikten sonra, her hattın standartlara uygunluğu özel test cihazlarıyla doğrulanır. Bu testler; sinyal zayıflaması (insertion loss), parazit (NEXT/PSNEXT), gecikme (propagation delay) ve dönüş kayı� (return loss) gibi parametreleri ölçer. Sertifikalı bir kablolama, üreticinin tipik olarak 20–25 yıllık garanti vermesinin de ön koşuludur.
Bu test ve sertifikasyon kültürü, inşaat sektöründeki kalite denetimi anlayışının dijital karşılığıdır: gözle görünmeyen bir sistemin, ölçülebilir kanıtlarla kalitesini belgelemek. Tıpkı beton numunesinin laboratuvarda test edilmesi gibi, kablolama da sahada ölçülerek kanıtlanır.
Sonuç: Altyapı Önce Gelir
Akıllı bina sistemleri, veri merkezi bağlantıları ve siber güvenlik katmanları — hepsi sağlam bir yapısal kablolama omurgası üzerine kurulur. Bu omurga inşaat aşamasında, yani binanın temeliyle birlikte düşünülmelidir; sonradan eklemek hem pahalı hem de performans açısından ödün veren bir çözümdür. Dijital yapının iskeletini doğru kurmak, tıpkı betonarme iskeleti doğru kurmak gibi, geri dönüşü olmayan bir karardır ve binanın onlarca yıllık dijital ömrünü belirler.
Bu içerik, yapı teknolojileri ve ağ altyapısı konularında genel bilgilendirme amacıyla hazırlanmıştır.
